Schubladen für Werkbank - Berechnungen/Zeichnungen

Eigentlich ganz einfach, aber dennoch muss man einige Dinge beachten!

Klar ist es nicht schwer, eine Schublade zu bauen. Die Tücke liegt halt in der Ermittlung der Maße, da hier verschiedene Kriterien berücksichtigt werden müssen. Und wenn die Schublade am Ende nicht passt, dann gibt es kein: "Watt nich passt wird passend gemacht". In der Regel geht dann nur "weg-damit" und neu machen.

Daher folgende Dinge berücksichtigen:

• Erst einmal natürlich der Korpus bzw. die Materialstärke der Schubladenwände (sollte in diesem Fall bei 12mm liegen)
• Stärke und Länge der Schubladenführungsschiene (in diesem Fall Vollauszüge, Maße siehe unten, wichtig hier: 13mm Breite)
• Zusätzliche Frontblende (hier 15mm Stärke), die jedoch nahezu plan mit der Vorderkante der Werkbank abschließen sollte (ansonsten hätten die Bohrungen in den 3 Beinen zum Fixieren von Werkstücken wenig Sinn ergeben)
• Die vordere Schubladen-Blende sollte höher sein, als der eigentliche Korpus der Schublade, d.h. die Abstände der Schubladen untereinander sind größer, da zwischen den Blenden nur ein kleiner Spalt sein sollte (hier 2mm)
• Spaltbreite der Blenden zu den Seiten aber auch untereinander ca. 2mm
• Die meisten Schubladen sollten in der Höhe identisch (Höhe) sein. Nur die unteren Schubladen sollte höher werden, um ggf. größere Dinge unterzubringen

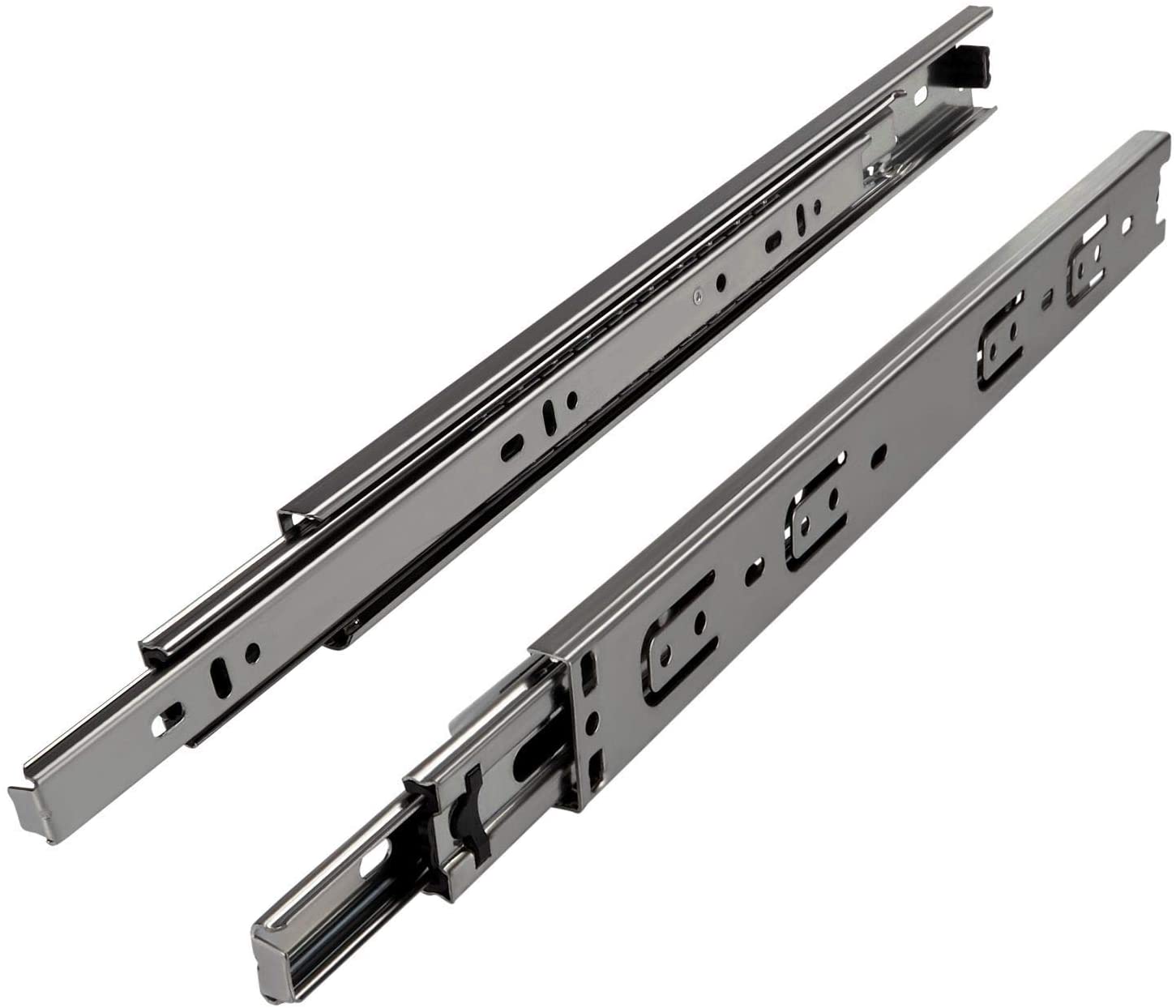

Vollauszüge/Schubladenschienen/Teleskopschienen mit Selbsteinzug

Länge: 450 und 500mm (da die Werkbank unterschiedlich tief ist)
Höhe: 45mm
Breite: 13mm
Tragfähigkeit: 40 Kg (pro Paar)

Wichtig ist vor allem, dass die Schubladen vernünftig schließen. Es gibt nichts "übleres", als dass die Schubladen beim "werkeln" plötzlich ein Eigenleben entwickeln und von selbst auffahren ... und das ist keine Seltenheit!

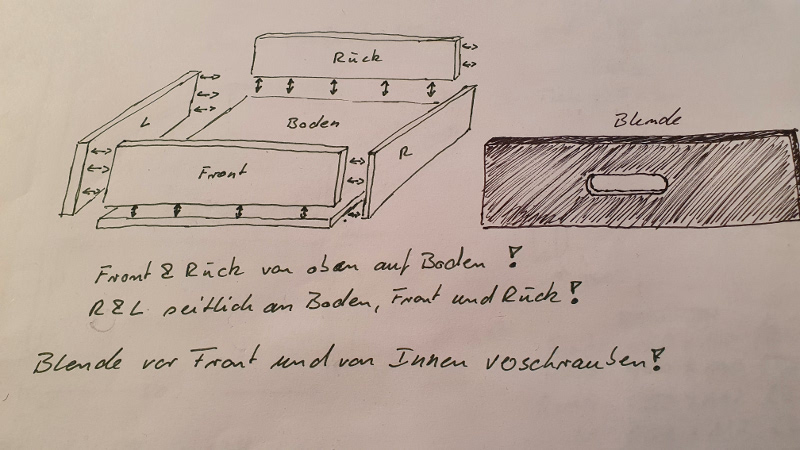

Aufbau der Schubladen

Dies ist natürlich nur eine der vielen Möglichkeiten, eine Schublade aufzubauen.

• Die Seitenwände werden jeweils auch seitlich an die Bodenplatte angeschraubt
• Die Front- und Rückseite wird von oben zwischen die Seitenwände auf die Bodenplatte aufgesetzt.
• Nach korrektem Einpassen wird dann die Front- bzw. Rückseite sowohl mit der Bodenplatte als auch den Seiten verschraubt. Noch besser ist es, wenn die Kanten vor dem Zusammenbau mit Holzleim versehen werden.
• Durch diesen Zusammenbau sind am Ende keine Verschraubungen sichtbar (bis auf die Verschraubung der Blende, die von innen erfolgt)
• Die Blende wird erst zum Schluss, nachdem alle Schubladen eingebaut wurden, angebracht.
• Normalerweise hätte die Blende auch gleichzeitig identisch mit der Front sein können, jedoch wäre damit die Schublade durch den Griff nach vorne "offen" und der Aufbau hätte anders sein müssen, da die Blende ja die Schubladenschienen verdecken soll. Daher kommt bei diesem Aufbau eine zusätzliche Blende zum Einsatz.

Abmessungen/Maße der Schubladen

An dieser Stelle soll einmal beispielhaft die Schublade mit allen Maßen (inkl. der Spalte) berechnet werden. Dafür soll ein Abstand der Werkbbank-Pfosten (vorne/hinten) von 50cm (500mm) und eine Tiefe von 60cm (600mm) genommen werden. Bei der Tiefe der Werkbank ist zu berücksichtigen, dass die Stärke der Pfosten 44mm beträgt.

Wichtig bei der Berechnung der Maße: Wie ist die Schubladenschiene angebracht? In diesem Fall habe ich Holzleisten zwischen die vorderen und hinteren Pfosten angebracht, auf der die Schienen angeschraubt werden. Vorne liegen die Schienen damit direkt am Pfosten an. Somit steht erst einmal die gesamte Breite von 500mm (50cm) für die Schublade inkl. Schiene zur Verfügung!!!

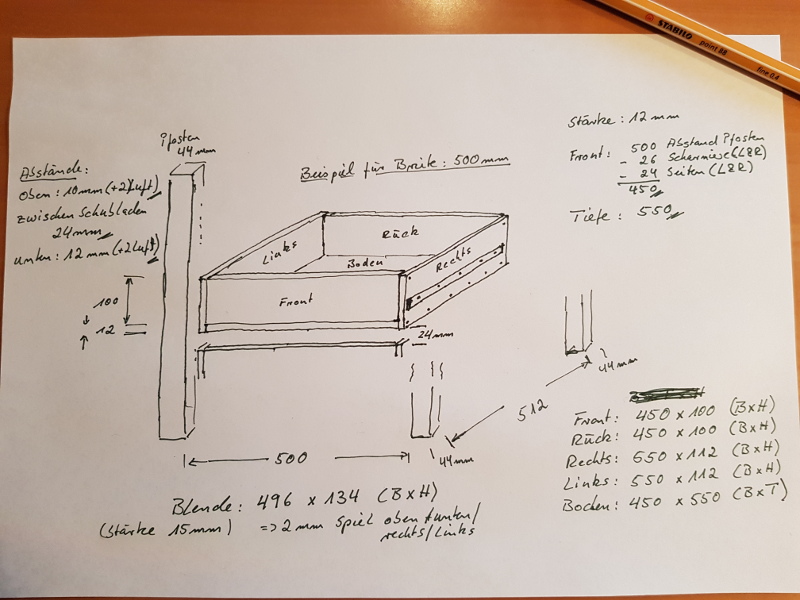

Berechnungen (siehe Darstellung unten)

• Materialstärke des Korpus (wie gesagt): 12mm
• Abstand der Pfosten: 500mm
• Die innere Tiefe der Schublade soll 10cm (100mm) sein
• Die Länge des Korpus soll max. 55cm (550mm) betragen. Zu berücksichtigen ist, dass der Korpus ja nicht bis an die vordere Kante der Werkbank geht, da ja noch die Blende von 15mm davor sitzt. Hinten soll auch nicht bis an die Kante, da ggf. noch eine Rückwand angebracht wird (als Staubschutz). 5cm Platz bei 60cm Gesamttiefe der Werkbank sind da ein guter Wert mit genügend Spiel (vorne und hinten). Die Schubladenschienen der Länge von 500mm (siehe oben)sind entsprechend auch darauf ausgelegt.
• => Außenmaße des Korpus: 500mm - 2 x 13mm (Breite der Schienen) = 474mm
• => Front-/Rückseite: 474mm - 2 x 12mm (Holzdicke Seitenwände) = 450mm
• => Front- und Rückseite sind jeweils: 450mm x 100mm x 12mm (B x H x T)
• => Seitenwand: 550mm x 112mm x 12mm (B x H x T) - Die Seiten sind nätürlich 12mm höher, da sie ja seitlich an den Boden (12mm stark) angeschraubt werden und bis zur oberen Kante der Front- und Rückseite gehen.
• Durch die Maße der Front und Seiten steht auch der Boden fest: 450mm x 550mm x 12mm (B x T x H)

Damit stehen die Maße der Schubladen fest, jetzt fehlen nur noch die Blenden

Berechnungen der Blenden(siehe Darstellung unten)

• Materialstärke der Blenden: 15mm
• Abstand der Pfosten: 500mm (siehe oben)
• Spalt zwischen den Blenden soll generell 2mm sein (oben/unten, links/rechts)
• Die Schubladen sollen untereinander auch einen größeren Abstand aufweisen, dies ist Geschmacksache.
• Abstand der Schubladen - oben: 1cm (10mm), unten: 1,2cm (12mm) zuzüglich jeweils der 2mm Spalt
• => Höhe der Blende: 100mm (Front) + 12mm (Dicke Bodenplatte) + 10mm (Abstand oben) + 12mm (Abstand unten) = 134mm (13,4cm)
• => Breite der Blende: 500mm (Abstand Pfosten) - 2 x 2mm (Spalt links/rechts) = 496mm
• => Maße der Blende: 496mm x 134mm x 15mm (B x H x T)

Das war schon alles!
Na ja, noch nicht ganz. Bei der Anzahl der Schubladen gilt es dann noch, die letzte untere Schublade zu berechnen. Sowohl den Korpus (Höhe, alle anderen Maße sind identisch) als auch die Höhe der Blende. Hier müssen natürlich die einzelnen Spalte zwischen den Blenden (Anzahl der Schubladen + 1) berücksichtigt werden. Mit etwas Überlegung jedoch auch kein Problem!
